【作業事例】バックカメラ取付スズキ　スペーシア｜宮城気仙沼

バックカメラ取付スズキスペーシア｜作業事例

本日はスズキ　スペーシアにバックカメラ取付していきます！

こんにちは、ガレージエイトのスタッフの大川です♪
当HPはクルマについて猛勉強中のわたくし大川が、整備士メンバーに支えられつつ作成しております！
もちろん、作業はクルマに詳しい整備士の方々が行いますので安心してお任せください♪

今回使用したのは社外品のバックカメラになります！

ご依頼者は納車のお客様です。
納車前にバックカメラの取付希望ということでしたので取り付けていきたいと思います♪

今回使用する機器はこちら！
接続先ナビ：Pioneer カロッツェリア AVIC-VH09CS
取付バックカメラ：社外品ノーブランド（お客様持ち込み）※当店はパーツ持ち込みも可能です♪
変換コード：ハーネス変換ケーブル

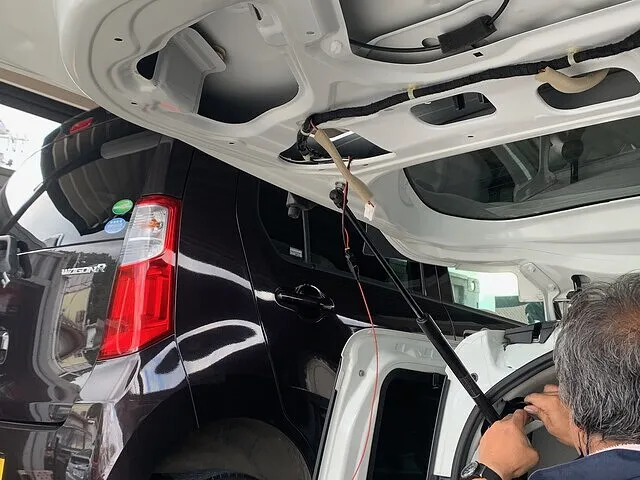

まずは配線を通して・・・

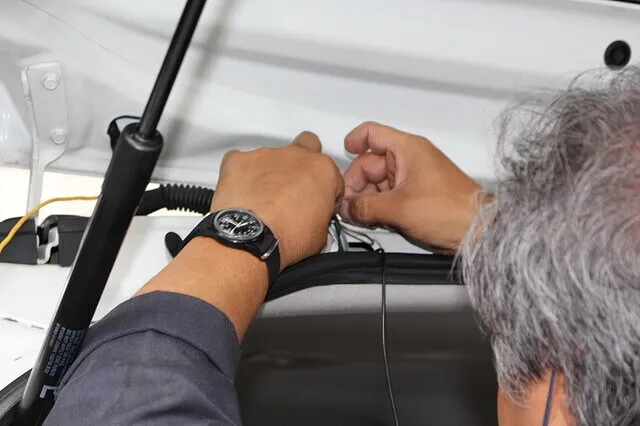

カメラ位置の調整や動作確認のためにまずは配線を通していきます♪
（スペーシアはほんの少し配線を通す空間が狭くて大変でした(-_-;)）
狭くても、さすがの手際の良さでなんとか通りました(^^♪

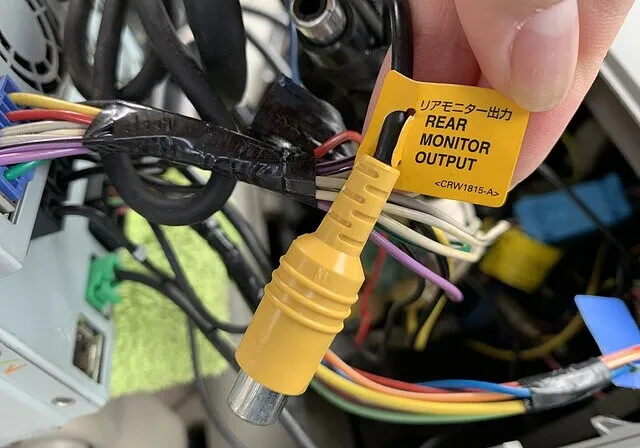

RCA端子

ハーネス端子

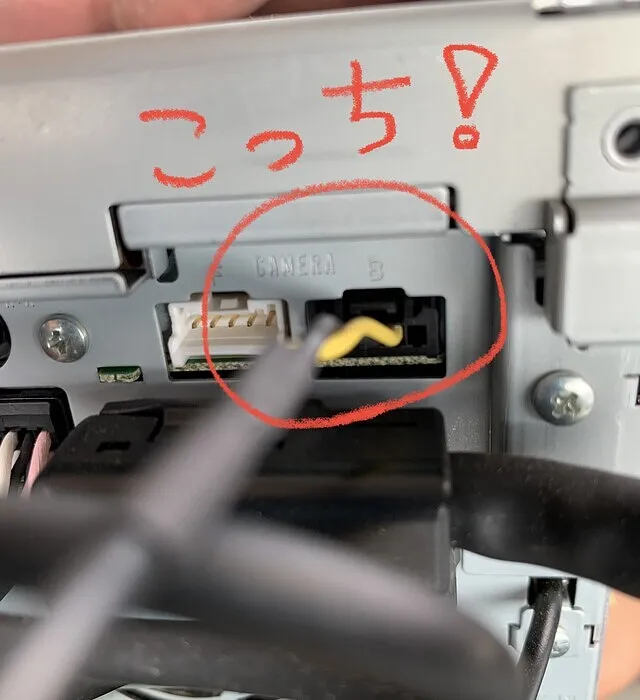

ナビ側と接続する端子

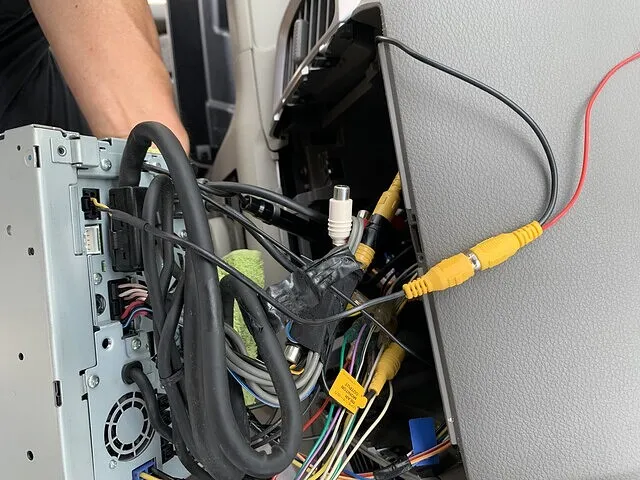

今回は社外品のバックカメラをPioneer カロッツェリア AVIC-VH09CSに接続していくので、ハーネス変換ケーブルを使って黒いバックカメラ用接続端子に接続していきます！

一応・・・RCA端子と接続を試してみましたが、やはり社外品カメラのため映りませんでした(;'∀')
ハーネス変換して接続したところばっちりカメラが映りましたよb

ハーネス変換ケーブル

この変換ケーブルのおかげでちゃんとカメラが作動します！
短いけれど、とっても重要なケーブルですね(^^)

社外品については、ケーブルが必要になってくることもあるんですね～勉強になります！
これでハーネスに変換してナビと無事接続されました！

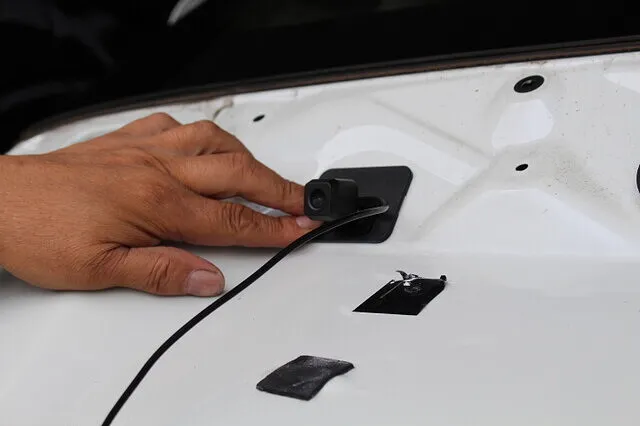

大切なカメラ位置の調整です

社外品ですので、取付位置が非常に大切です。
バッグモニターとして使用するために適切な映り方や角度が大切になってきます。
クルマに合わせて高さや角度を調整していきます。

モニターを見たときにちゃんと後ろが確認できるように微調整していきます！

無事取付完了しました！

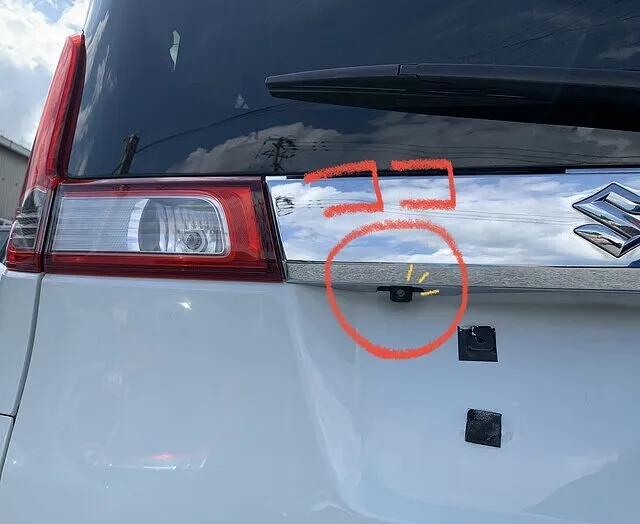

小さくて見えにくいかもしれませんが・・・赤く丸したところにしっかりカメラが付きました♪（ひょっこり顔を出しててかわいいですね♪）
このスマートさでも映りはばっちりです！
コーキングもしっかりして、防水対策もばっちりですよ☆
雨風、洗車どんとこいですね( ´艸｀)
これで、駐車時やバック時も一安心です！
（モニターだけに頼らず目視もしっかりしてくださいね！）
安全運転・事故防止のためにもバックモニターは今後欠かせないアイテムになってますね！
